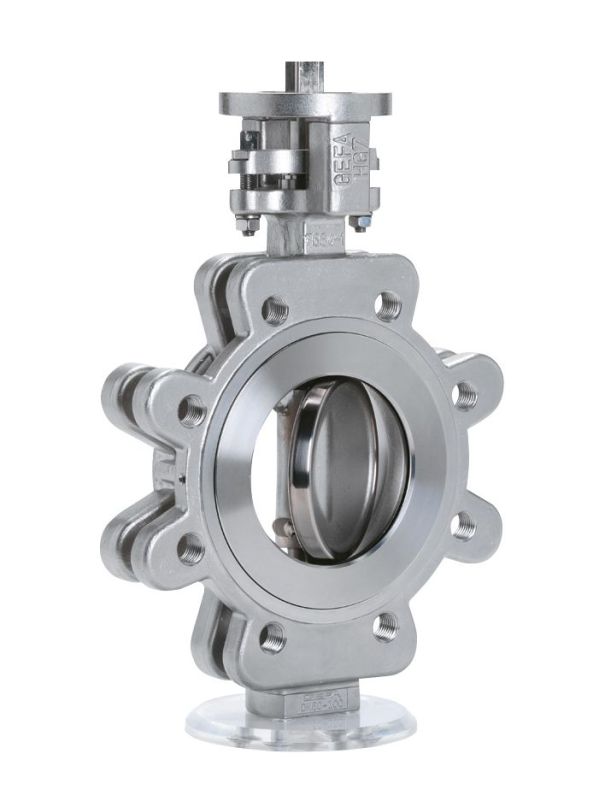

Absperrklappe Doppel-Exzenter Prinzip HGF

Drucken
Hochleistungsabsperrklappe
Beschreibung

FireSafe-Ausführung

Technische Daten
Doppelexzenterklappe für den Einsatz im FireSafe-Bereich nach DIN EN ISO 10497, API 607 und BS 6755 Part 2 Zwischenflanscharmatur oder abflanschbar Zum Einbau zwischen  Flansche EN 1092, PN 10/16/25/40, PS 25 ASME Cl 150/300, PS25

Nennweiten DN 50 - DN 600
Temperaturbereich - 50 °C bis + 450 °C
Baulänge DIN EN 558 Reihe 20 Optional Reihe 25 und Reihe 16 API 609 Tabelle 1
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10 P11 P12 F20
Kennzeichnung DIN EN 19, AD 2000

Lieferbare Werkstoffe

Gehäuse 1.0619, 1.4408
Klappenscheibe 1.0619/vernickelt, 1.4408, 1.4408/nitriert
Welle 1.4571
Sitzring PTFE/Glas, PTFE/1.4571/Graphit, PTFE/1.4571/nitriert+Grphit
Lagerbuchse 1.4401/PFTE, 1.4571/nitriert
Packung PTFE, Graphit
Klemmring C-Stahl, 1.4571

* Falls Sie weitere Werkstoffwünsche haben, kontaktieren Sie uns!

(->Anwendungsbeispiel für den Einsatz in Tanklagern)
