Absperrarmaturen in Kläranlagen

Für die Anwendungen in Kläranlagen sind GEFA Plattenschieber der Serien AT100 und AT200 die ideale Wahl. Ihre robuste Bauweise mit metallischer Führung der Schieberplatte sorgt für eine zuverlässige Absperrung auch bei hochviskosen Medien. Die integrierte Schneidekante der Schieberplatte ermöglicht zudem eine effektive Trennung von Feststoffen und Ablagerungen, wodurch Verstopfungen und Funktionsstörungen vermieden werden. Feste Medienstoffe und Fasern, die typisch für Anwendungen in Kläranlagen sind, werden durch die Schneidekante durchtrennt, bevor der dichte Abschluss gegen die elastische Sitzdichtung erfolgt. Zudem ist die Plattenführung auf der Hublänge unterbrochen, sodass Verschmutzungen ausgestoßen werden können.

Durch ihre hochwertige Konstruktion und den wartungsarmen Aufbau weisen die GEFA Plattenschieber eine lange Lebensdauer auf, selbst unter extremen Betriebsbedingungen. Dies reduziert nicht nur den Wartungsaufwand, sondern sorgt auch für eine hohe Anlagenverfügbarkeit und langfristige Betriebssicherheit.

Ihr Haupteinsatzgebiet liegt in Rohrleitungssystemen bei der Förderung von maschinell entwässerten Klärschlamm oder Biomassen mit hohen Trockensubstanzgehalten. Selbst Materialien mit Trockenstoffanteilen bis zu 50 % werden heute mithilfe von Kolben, Schnecken- oder Exzenterpumpen in Rohrleitungssystemen gefördert. Aufgrund der langen Rohrleitungen und geodätischen Höhenverhältnissen in den Anlagen entstehen hierbei Förderdrücke von 20 bis 50 bar, in einigen Anwendungen sogar noch höhere. Rohrleitungen und besonders die eingesetzte Armaturentechnik müssen sich den extremen Anforderungen anpassen und standhalten können.

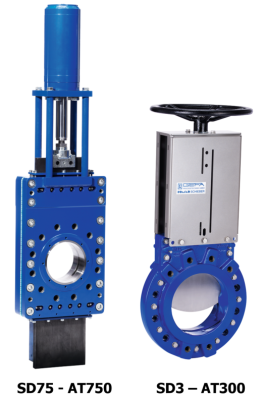

Auf diesen Gebieten konnten sich die GEFA-Plattenschieber der Serie AT300, die bei Pumpendrücken bis max. 40 bar einsetzbar sind, seit Jahren bewähren. Die Einsatzgebiete finden sich z. B. an Kammerfilterpressen oder Zentrifugen zur Klärschlammtrocknung, Lagerung und Verladung von entwässerten Klärschlämmen oder in Rohrleitungssystemen in Vergärungs- und Biogasanlagen.

Für die höheren Anforderungen hat die GEFA Processtechnik die Serie AT750 ins Produktprogramm aufgenommen. Hiermit werden Anwendungsfälle mit Betriebsdrücken bis zu 100 bar abgedeckt. In einem Klärwerk in Süddeutschland wurden z. B. Kugelhähne, die nach wenigen Schaltungen durch Einlagerungen von Medium in den Toträumen schwergängig wurden und zur Revision ausgebaut werden mussten, durch diesen Schieber erfolgreich ersetzt.

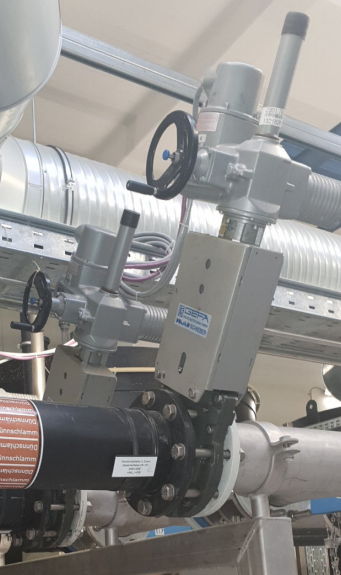

Einbau von DOMINO-Hochdruckschiebern AT750 DN 150 PN 100 als Austausch zu den bisher eingebauten Kugelhähnen, die nach wenigen Schaltungen durch Einlagerung von Medium in den Toträumen blockierten.

• Medium: Entwässerter Klärschlamm, 24-28% TS-Gehalt

• Betriebsdruck: max. 50 bar

• Betriebstemperatur: 20°C

• Schalthäufigkeit: 10/Jahr (Schaltungen drucklos)

• Betätigung: E-Antrieb Auma, steigende Spindel

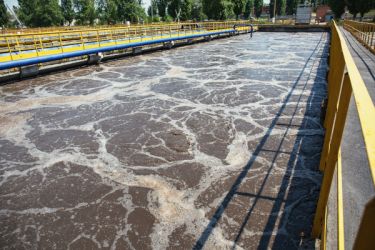

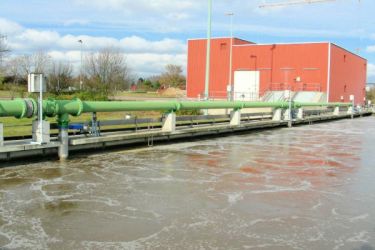

Die biologische Reinigung von Abwasser in Kläranlagen beruht auf dem gezielten Eintrag von Sauerstoff in sogenannte Belebungsbecken. Dort sorgen Mikroorganismen für den Abbau organischer Verunreinigungen, wodurch das Abwasser gereinigt wird. Eine präzise Steuerung der Luftzufuhr ist dabei von entscheidender Bedeutung. Sie gewährleistet eine gleichmäßige Sauerstoffversorgung der Mikroorganismen und trägt dazu bei, eine Über- oder Unterbelüftung zu vermeiden. Gleichzeitig hilft eine optimale Luftregelung, den Energieverbrauch der Anlage zu minimieren, da eine ineffiziente Belüftung mit unnötig hohem Energieaufwand verbunden wäre.

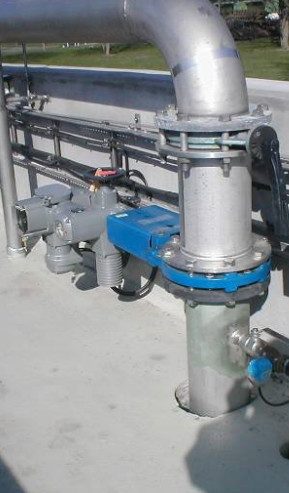

Herkömmliche Regelarmaturen wie Absperrklappen weisen oft hohe Druckverluste auf, wodurch mehr Energie für die Belüftung aufgewendet werden muss. Dies führt zu steigenden Betriebskosten und kann die Effizienz der gesamten Anlage beeinträchtigen. Der GEFA-DOMINO-Regelschieber AT200R bietet hierfür eine optimale Lösung. Mit seiner speziell entwickelten Regelblende ermöglicht er eine lineare Regelcharakteristik und sorgt für eine präzise Steuerung des Luftstroms – selbst bei schwankenden Betriebsbedingungen. Durch seine strömungsoptimierte Bauweise minimiert der Regelschieber zudem Druckverluste, was sich positiv auf den Energieverbrauch der Kläranlage auswirkt.

Entdecken Sie, wie der Einsatz von DOMINO-Regelschiebern AT 200R als Ersatz für Klappen an Belebungsbecken in Kläranlagen nicht nur die Regelcharakteristik verbessert, sondern auch zu erheblichen Energiekostenersparnissen führt. Hier am Beispiel einer kommunalen Kläranlage stellen wir die herausragenden Vorteile unserer innovativen Technologie vor.

• Medium: Luft
• Vordruck: 65 bar abs.
• Betriebstemperatur: 70 °C
• Volumenstrom: 3700 Nm³/h
• Druckverlust Armatur: 1,98 mbar bei 100 %
