Doppelexzentrische Absperrklappe HG7

Anflanscharmatur mit Flanschgewinden

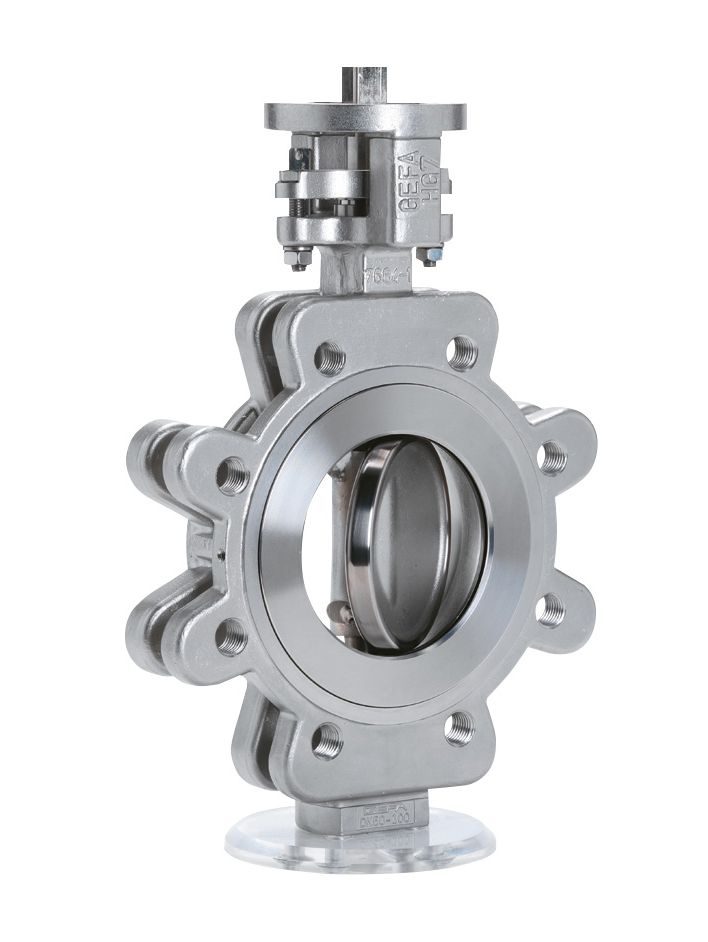

Absperrklappe Doppel-Exzenter Prinzip HG7

Technische Daten

Hochleistungsklappe mit doppelt exzentrischem Prinzip für hohe Druck- und Temperaturbelastungen. Mit Flanschgewinde für den Einbau und Betrieb zwischen Flanschen.

  • Nennweiten: DN 50 bis DN 800
  • Druckstufen (Nennweitenabhängig): bis PN 40, ASME Class 150/300, PS 25
  • Temperaturbereich: - 50°C bis + 400°C
  • Vakuum: bis 1 mbar(abs)
  • Baulänge: DIN EN 558 Reihe 20 Optional Reihe 25 und Reihe 16 API 609 Tabelle 1
  • Aufbauflansch: DIN EN ISO 5211
  • Prüfung: Abnahmeprüfzeugnisse nach EN 10204/3.1, Druck- und Dichtheitsprüfungen nach DIN EN 12266 P10 P11 P12 F20
  • Kennzeichnung: DIN EN 19, AD 2000, digitales Typenschild IEC 61406, Option ISO 15848-1, Option: ATEX Zone 0/20, 1/21, 2/22

Anwendungen und Industrie

  • Anlagenbau
  • Lebensmittelindustrie
  • Chemische, petrochemische und pharmazeutische Industrie
  • Farben, Lacke & Färbereien
  • Papier & Zellstoff
  • Wasser und Abwasser
  • Energietechnik
  • Transport & Verkehr
  • Umwelttechnik, Bergbau u.ä.

Werkstoffe

Gehäuse

Stahl 1.0619, Edelstahl 1.4408

Klappenscheibe

Stahl 1.0619, Edelstahl 1.4408

Sitzring

Rein-PTFE, PTFE/Glas, PTFE-Kohle, PEEK, POM, Metall 1.4571, PTFE-Metall, PTFE/Glas-Metall, PTFE/Kohle-Metall

Gerne stehen wir für weitere Werkstoffwünsche zur Verfügung. Bitte zögern Sie nicht, uns zu kontaktieren.
