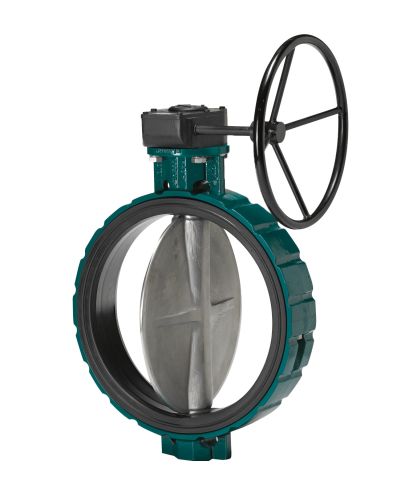

Weichdichtende Absperrklappe K19

Drucken
Weichdichtende Absperrklappe K19
Beschreibung

Technische Daten
Einklemmklappe zum Einbau zwischen Flansche EN 1092, PN 10/16, ASME Class 150. Zweiteiliges Gehäuse, selbst zentrierend, Klappenscheibe und -welle einteilig, dichtschließend bis 16 bar, vakuumdicht.

Nennweiten DN 350- DN 500 (auch in der Zwischengröße DN450 erhältlich)
Baulänge DIN EN 558 Reihe 20 API 609 Tabelle 1
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10 P11 P12 Leckrate A
Zertifizierungen CE-Kennzeichnung, TA Luft, FDA Zulassung, Lebensmittelzertifizierung 1935/2004, ATEX

Lieferbare Werkstoffe

Gehäuse Klappenscheibe Sitzring
Grauguss (GG25) Edelstahl (1.4517[poliert], 1.4529) EPDM
Sphäroguss (GGG40, GGG40.3) Bronze EPDM weiß
Stahlguss (GS-C25) PTFE-ummantelt NBR
Edelstahl 1.4517 E-CTFE-beschichtet MVQ (Silikon)
  EPDM-gummiert FPM
  Alloy C22 PU (Polyurethan)
  Titan

* Falls Sie weitere Werkstoffwünsche haben, kontaktieren Sie uns!


Produktinformation KG9/7; K19/17/07/08/11; KS (1.96 MB) Technische Datenblätter CAD anfordern
