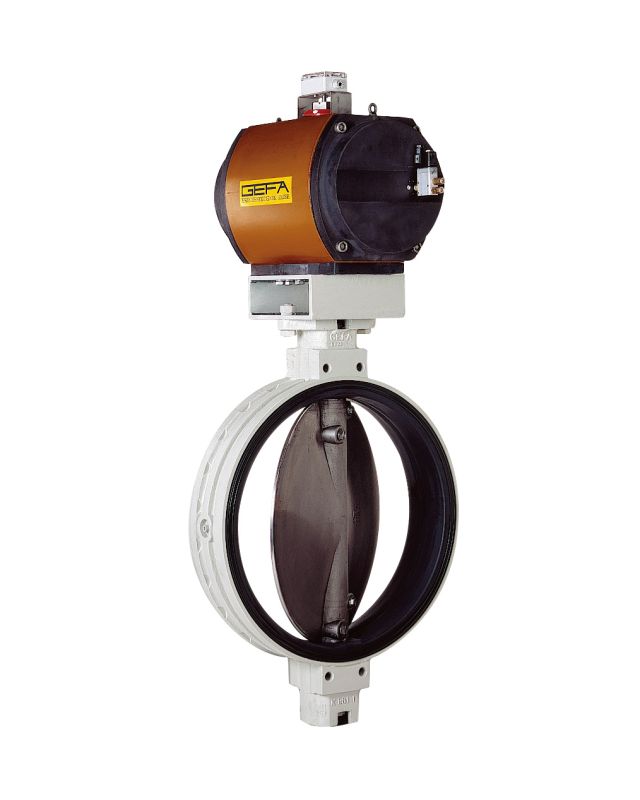

Weichdichtende Absperrklappe K08
Beschreibung

Technische Daten
Einklemmklappe zum Einbau zwischen Flansche EN 1092-1, PN 6/10/16. Einteiliges Gehäuse.  Durchgehende Klappenwelle, über Passstifte mit der Klappenscheibe innenliegend  verbunden. Die Verbindung ist vom Medium abgeschirmt. Auswechselbarern Sitzring mit zusätzlichem Stützring aus Stahl als feste Gummi-Metall-Verbindung bei Einhaltung einer massiven Elastomer-Stärke von  ca. 15 – 17 mm.

Nennweiten DN 600 – DN 1200
Baulänge nach Werkstandard
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10 P11 P12 Leckrate A
Zertifizierungen CE-Kennzeichnung, TA Luft, FDA Zulassung, Lebensmittelzertifizierung 1935/2004, ATEX

Anwendungen und Industrie
Wasser / Abwasser
Anlagenbau
Lebensmittelindustrie
Chemische und petrochemische Industrie
Farben, Lacke, Färbereien u.a.



Produktinformation KG9/7; K19/17/07/08/11; KS (1.96 MB) Technische Datenblätter CAD anfordern
