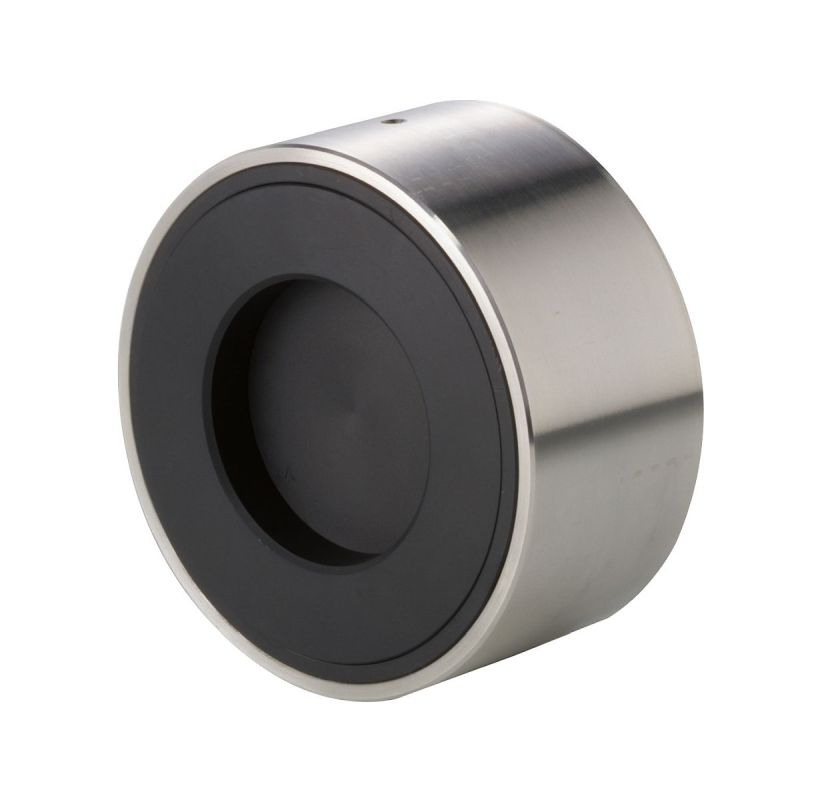

Rückschlagventil Typ RG2 8686TK

Drucken
Rückschlagventil
Beschreibung

Technische Daten
Sandwich-Bauweise zum Einklemmen zwischen Flansche PN 10 / PS 4 - PS 10. Durch die federbelastete Ventilplatte wird der Rückfluss bereits vor Beginn der Rückströmung gestoppt.

Werkstoffe
Gehäuse PTFE-Kohle
Stützring 1.4301
Ventilplatte PTFE-Kohle
Halte-Käfig PTFE-Kohle
Feder 1.4571  FEP-ummantelt
Ventilsitz PTFE-Kohle
Sonderwerkstoffe auf Anfrage

Nennweiten DN 15 - DN 125
Druckstufen DN 15 - DN 50: PN 10 / PS 10, DN 65 - DN 80: PN 10/ PS 6, DN 100 - DN 125: PN 10 / PS 4
Einsatztemperatur -50 °C bis +400 °C
Baulänge DIN EN 558-1 Reihe 52 (DIN 3202/K5)

Produktvorteile
Geringes Gewicht
Geräuscharm
Geringer Druckverlust durch nahezu vollem Öffnungsquerschnitt
Einbaulänge beliebig
Hohe Zuverlässigkeit
Lange Lebensdauer
