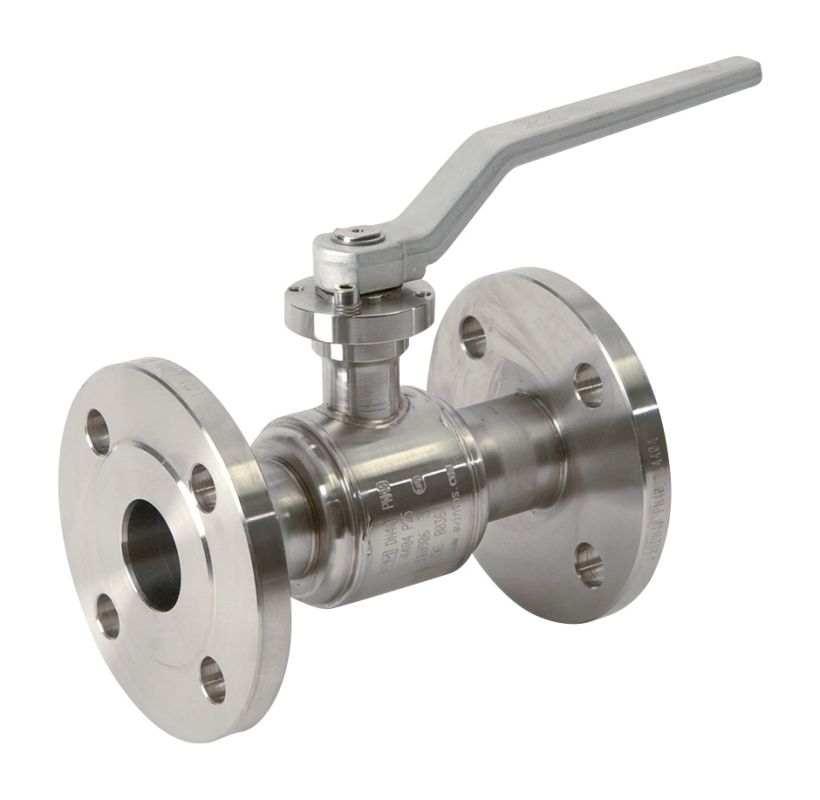

Hochleistungskugelhahn PM Typ PM
Serie PM (Typ PM)
Technische Daten
Unser Hochleistungskugelhahn PM ist eine einteilige, lasergeschweißte Ausführung in 1.4404 mit kurzen Anschweißenden. Ein integriertes Druckentlastungssystem, eine ausblassichere Schaltwelle, eine vorgespannte Stopbüchsenabdichtung und praktisch kein Totraum sorgen für höchstmögliche Prozesssicherheit. Zudem ist der Kugelhahn standardmäßig FireSafe.
Nennweiten DN 8 – DN 150
Durchgang Voller und reduzierter Durchgang
Druckstufen PN 10 - 40, ASME Class 150/300 lbs, vakuumdicht
Betriebstemperatur -60 °C bis +370 °C
Baulänge (Flanschausführung EN 10921) EN 558 Reihe 1, EN 558 Reihe 27, ANSI B16.10
Anschweißenden Innengewinde EN 102261, Außengewinde DIN ISO 228-1
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 122661
Produktinformation PM (2.04 MB) CAD anfordern
