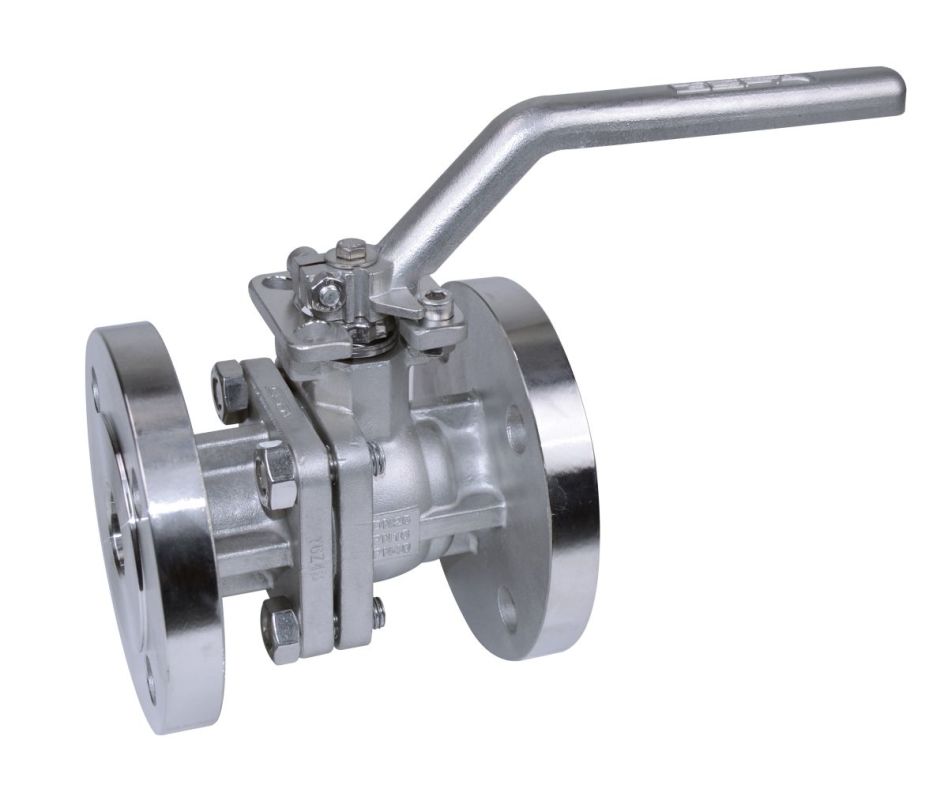

Flanschkugelhahn FG
Typ FG DN 15 - 100
Flanschkugelhahn PN 10 – 40
Technische Daten
Zweiteiliger Kugelhahn zum Einbau zwischen Flansche gemäß DIN EN 1092, Druckstufe nennweitenabhängig bis PN 40, Kugel schwimmend gelagert, vakuumdicht.
Baulänge EN 558 Reihe 27 (DIN 3202-F4) EN 558 Reihe 1 (DIN 3202F1)
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10, P11, P12 Leckrate A
Typ FG DN 150
Flanschkugelhahn PN 16
Technische Daten
Zweiteiliger Kugelhahn zum Einbau zwischen Flansche gemäß DIN EN 1092, Druckstufe PN 16, Kugel schwimmend gelagert, vakuumdicht.
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10, P11, P12 Leckrate A
Anwendungen und Industrien
Chemische Industrie
Petrochemische Industrie
Verfahrenstechnische Anlagen
Lebensmittelindustrie
Getränkeindustrie
Einsatz in Tanklagern (->Anwendungsbeispiel)
Lieferbare Werkstoffe
| Gehäuse | 1.4408 |
| Kugel | 1.4408, 1.4401 |
| Schaltwelle | 1.4542 (17-4PH), 1.4401 |
| Gehäusering | 1.4401/Graphit |
| Sitzringe |
PTFE, PFTE/Glas, PTFE/Kohle, PEEK, UHMWPE, POM, PVDF |
* Falls Sie weitere Werkstoffwünsche haben, kontaktieren Sie uns!
Produktinformation FG (2.14 MB) Technische Datenblätter CAD anfordern
