Dreiteiliger Kugelhahn DGH mit Heizkammermantel

Drucken

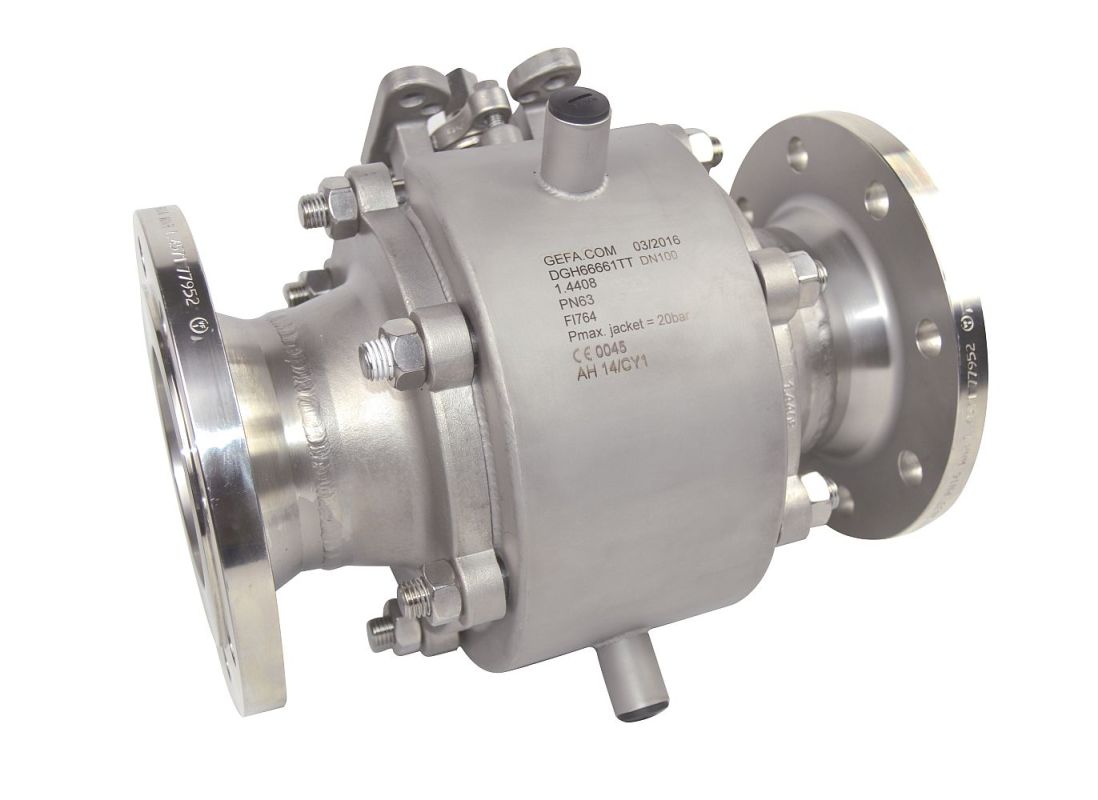

Dreiteiliger Kugelhahn DGH Heizmantelausführung
Beschreibung

Serie DGH (Heizmantelausführung)

Technische Daten
Kugelhahn mit Heizkammermantel für alle gängigen Heizmedien (Druck pmax = 20bar), dreiteiliges Gehäuse, Druckstufe nennweitenabhängig bis PN 125, Kugel schwimmend gelagert, vakuumdicht.

Nennweiten DN 8 – DN 150
Durchgang Voller und reduzierter Durchgang
Besondere Merkmale Mit allen Anschlussvarianten kombinierbar. Für konstante Temperaturen im Armatureninnere Rohrmaße
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10 P11 P12, Leckrate A

Lieferbare Werkstoffe

Gehäuse 1.4408, 1.4529
Kugel 1.4408, 1.4529, Keramik
Schaltwelle 1.4542 (17-4PH), 1.4529
Anschlüsse 1.4408, 1.4409, 1.4529, Stahl 1.0619 (GS-C25)
Sitz- und Gehäuseringe
PTFE, PFTE/Glas, PTFE/Kohle, PEEK, UHMWPE, POM, PVDF

* Falls Sie weitere Werkstoffwünsche haben, kontaktieren Sie uns!

Produktinformation DG1 Typ1, Typ 2,Typ 3,Typ 7,Typ 8 /DG3/ DG4/ DG5 / DG F / DG H  (2.68 MB)   Technische Datenblätter CAD anfordern
