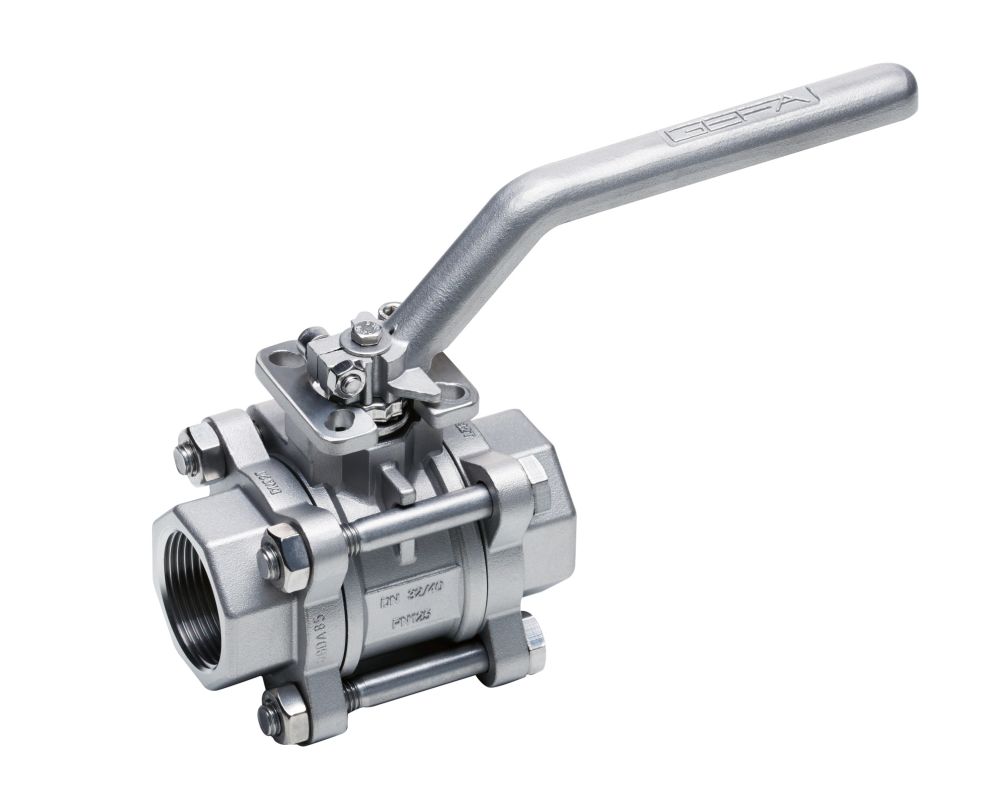

Dreiteiliger Kugelhahn DG1 mit Gewindeenden

Drucken
Dreiteiliger Kugelhahn DG1 Gewindeenden
Beschreibung

Serie DG 1 Typ3 (Gewindeenden)

Technische Daten
Kugelhahn mit Innengewindeenden gemäß DIN 2999­Rp (Rohrgewinde), ISO 228/1-G oder NPT, dreiteiliges Gehäuse, Druckstufe nennweitenabhängig bis PN 125, Kugel schwimmend gelagert, vakuumdicht.

Nennweiten DN 8 – DN 100
Durchgang Voller und reduzierter Durchgang
Aufbauflansch DIN EN ISO 5211
Prüfung DIN EN 12266 P10 P11 P12, Leckrate A

Anwendungen und Industrien
Chemische Industrie
Petrochemische Industrie
Verfahrenstechnische Anlagen
Getränkeindustrie


Lieferbare Werkstoffe

Gehäuse 1.4408, 1.4529
Kugel 1.4408, 1.4529, Keramik
Schaltwelle 1.4542 (17-4PH), 1.4529
Anschlüsse 1.4408, 1.4409, 1.4529, Stahl 1.0619 (GS-C25)
Sitz- und Gehäuseringe
PTFE, PFTE/Glas, PTFE/Kohle, PEEK, UHMWPE, POM, PVDF

* Falls Sie weitere Werkstoffwünsche haben, kontaktieren Sie uns!
