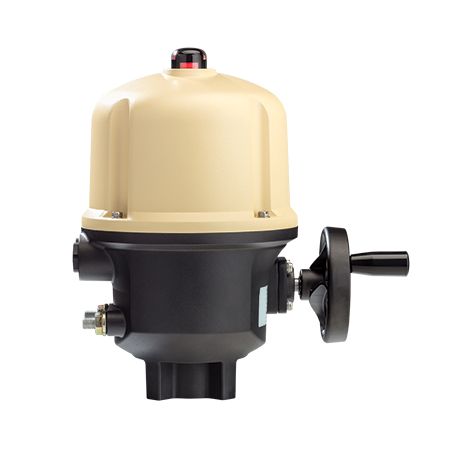

Elektroantrieb Serie AQ
Beschreibung
90° Schwenkantriebe für den Stell- und Regelbetrieb von Kugelhähnen und Klappen
Allgemeine Spezifikationen:
- 50 Nm bis 1.000 Nm in kompakter Bauform, bis zu 10.000 Nm in Kombination mit Getriebe
- Stellbetrieb mit Klasse A (S4 - 30%), Regelbetrieb mit Klasse III (S4 - 50%)
- Versorgungsspannung 3ph, 1ph oder Gleichstrom, bis zu 480V (AQ5 - AQ100) oder bis zu 690V (AQ150 - AQ1000), 50 oder 60 Hz
- Epoxid-Pulverbeschichtung C4 nach ISO 12944
- Je 1 Wegschalter für die Endlagen "Auf" und "Zu", 2 weitere Wegschalter zur freien Belegung
- Ab 250 Nm (AQ25): Drehmomentabsicherung für die Laufrichtungen "Öffnen" und "Schließen"
- Aluminiumgehäuse mit IP68
- Schaltraumheizung
- Temperaturbereich von -20°C bis +70°C (optional -40°C bis +70°C)
- Mechanische Stellungsanzeige
- Notbetätigung über Handrad
- Selbsthemmendes Getriebe

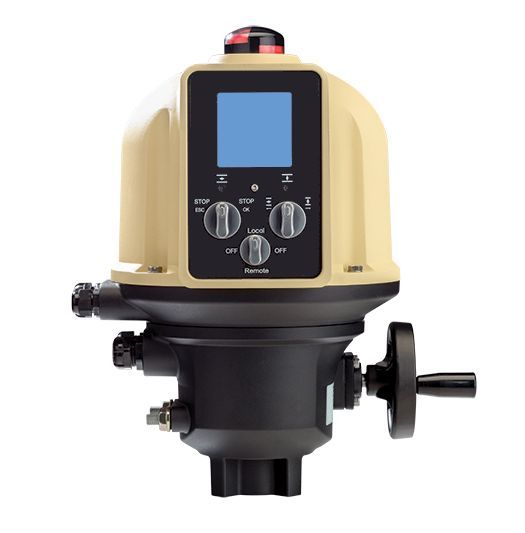

- Analoge Stellungsrückmeldung und Steuerung LOGIC als Option
- Flansche nach ISO 5211 mit herausnehmbarer Steckbuchse
