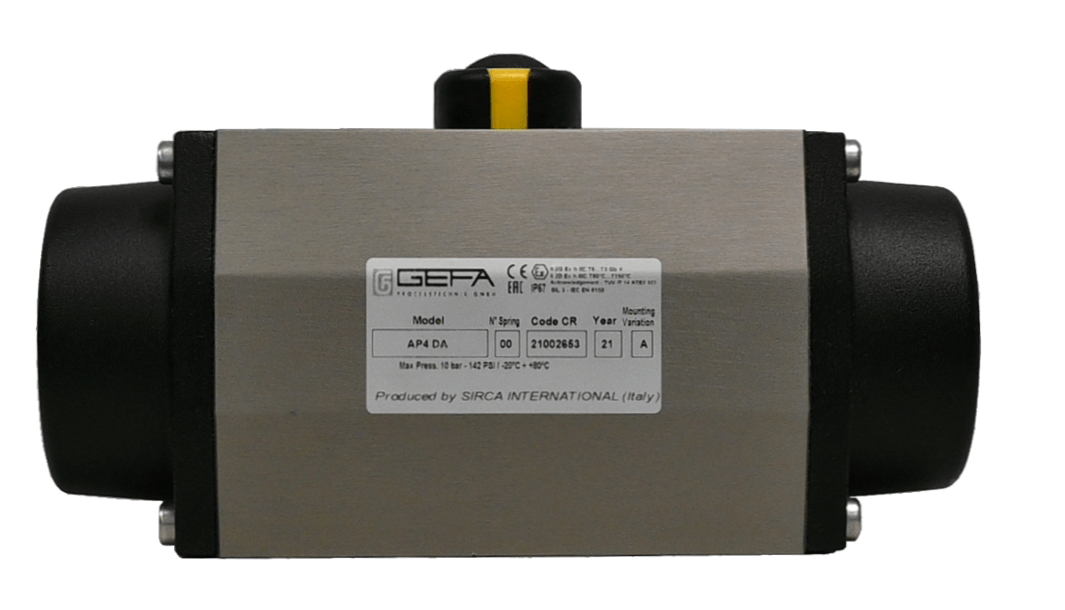

Serie AP
Description
- Maintenance-free function due to permanent lubrication
- Corrosion protection through hard anodising of the housing
- Linear torque curve due to rack and pinion/tooth shaft principle
- Wear-free piston guide
- Standardised interfaces
- Option: stroke adjustment in both end positions

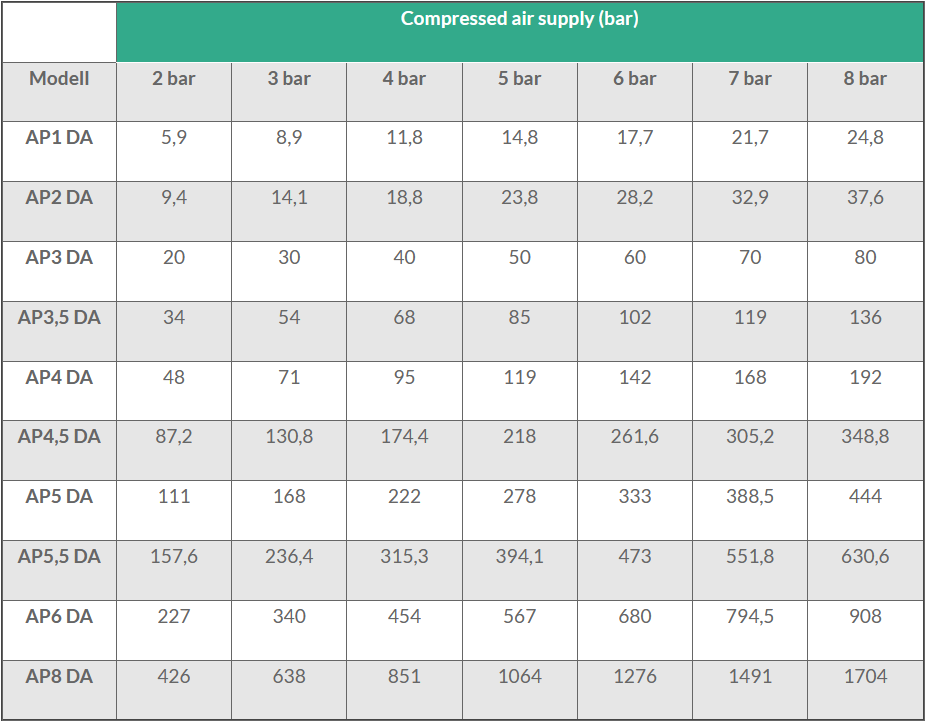

Torques of the double-acting drives AP (Nm)
|
Compressed air supply (bar) |
|||||||
|
Modell |
2 bar |
3 bar |
4 bar |
5 bar |
6 bar |
7 bar |
8 bar |
|
AP1 DA |
5,9 |
8,9 |
11,8 |
14,8 |
17,7 |
21,7 |
24,8 |
|
AP2 DA |
9,4 |
14,1 |
18,8 |
23,8 |
28,2 |
32,9 |
37,6 |
|
AP3 DA |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
|
AP3,5 DA |
34 |
54 |
68 |
85 |
102 |
119 |
136 |
|
AP4 DA |
48 |
71 |
95 |
119 |
142 |
168 |
192 |
|
AP4,5 DA |
87,2 |
130,8 |
174,4 |
218 |
261,6 |
305,2 |
348,8 |
|
AP5 DA |
111 |
168 |
222 |
278 |
333 |
388,5 |
444 |
|
AP5,5 DA |
157,6 |
236,4 |
315,3 |
394,1 |
473 |
551,8 |
630,6 |
|
AP6 DA |
227 |
340 |
454 |
567 |
680 |
794,5 |
908 |
|
AP8 DA |
426 |
638 |
851 |
1064 |
1276 |
1491 |
1704 |
