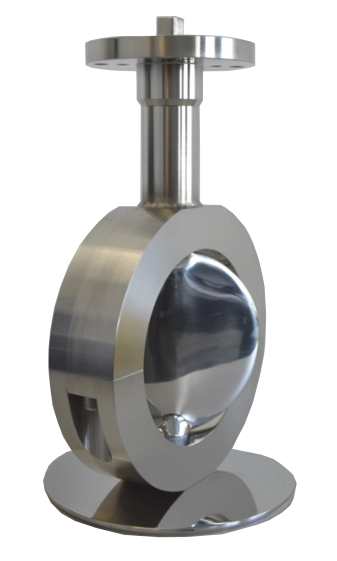

Granulat- und Schüttgutklappe KGG
Anfangs erweisen sich oft einfache konstruktive Details am Ende entscheidend für ein erfolgreiches Design. Die KGG wird kundenspezifisch für den Einsatz bei hochreinen Anwendungen mit Schüttgütern z.B. in der Kunststofftechnik oder im Lebensmittelbereich gefertigt. Mit besonderem Blick auf die Minimierung verbleibender Restmenge, Instandsetzbarkeit sowie Reinigung.
Technische Daten
Kompakte Einklemmklappe zum Einbau zwischen Flansche EN 1092, PN 10/16 und ASME Class 150. Zweiteiliges Gehäuse, selbst zentrierend, einteilige Klappenscheibe/Welle. Verschleiß- und abriebarme Ausführung. Umlaufender Ringspalt zwischen Klappenscheibe und Gehäuse, auf Ihre Anforderung abgestimmt. Klappenscheibe und Gehäuse in polierter Ausführung auf Wunsch verfügbar. Schließen uns Öffnen bei stehender Produktsäule (medienabhängig) möglich.
Nennweiten DN 50 - DN 200
Baulänge DIN EN 558 Reihe 20, API 609 Tabelle 1, andere Baulängen auf Anfrage möglich
Aufbauflansch DIN EN ISO 5211
Konformitäten In Abstimmung möglich (FDA, EG 1935/2004, ATEX)
Anwendungen und Industrien
Siloanlagen
Schüttguttechnik
Hochreine Kunststoffgranulate
Lebensmittelindustrie
Lieferbare Werkstoffe
Gehäuse | Edelstahl 1.4301 |
Klappenscheibe/Welle | Edelstahl 1.4517 |
Lagerbuchse | UHMWPE |
Axialsicherung | UHMWPE |
* Falls Sie weitere Werkstoffwünsche haben, kontaktieren Sie uns!
